深入解析 GPON 技术原理与网络架构：从 OLT 到家庭光纤全业务解决方案

在当今高速互联网时代，光纤到户（FTTH）和多业务融合（Multi-Play）已成为全球通信网络发展的核心趋势。为了让大家更直观地理解这一高带宽、低时延的网络设计，我们参考了经典的技术架构图，为您深度拆解现代光接入网的底层逻辑。

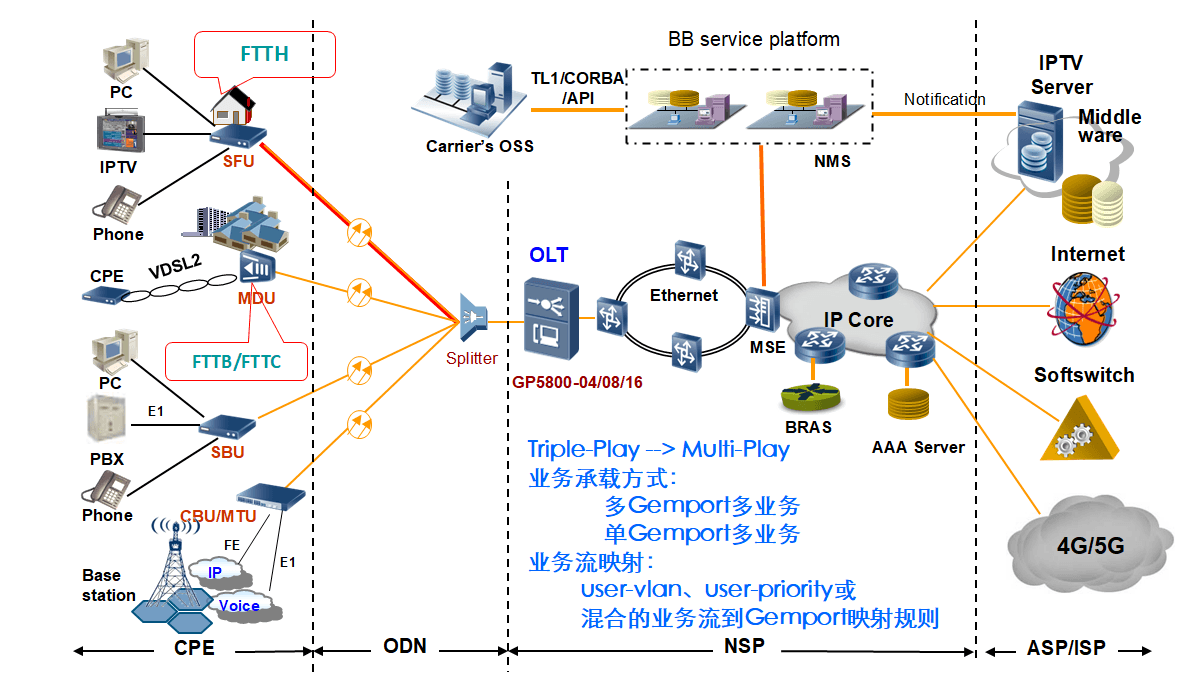

GPON Network Solution

什么是 GPON 技术及其工作原理 (What is GPON and how it works)

要了解整个架构，首先需要明确什么是 GPON 技术。GPON 全称为吉比特无源光网络（Gigabit Passive Optical Network），是一种基于 ITU-T G.984 标准的宽带光接入技术。

那么，GPON 是什么以及它是如何工作的？简单来说，它采用了点到多点（P2MP）的拓扑结构。在下行方向（OLT 到用户端），数据以广播形式发送，每个用户端设备（ONU/ONT）根据唯一的 Gemport ID 只接收属于自己的数据；在上行方向（用户端到 OLT），各用户端则采用时分多址（TDMA）技术，在指定的时隙内发送数据，从而避免信号冲突。这种无源特性意味着在主干和分支之间不需要任何有源电子设备，大大降低了维护成本。


核心组件：什么是 GPON OLT (What is GPON OLT)

在 GPON 网络拓扑中，位于核心枢纽地位的设备就是 GPON OLT（光线路终端，Optical Line Terminal）。如上图中所示的 GP5800 系列设备。

OLT 扮演着“大管家”的角色。它的主要功能包括：

1. 上联业务汇聚：将下层的光信号流量汇聚后，上联至以太网交换机、IP 核心网（IP Core）以及各类服务平台（如 IPTV 服务器、Internet、软交换和 4G/5G 基站核心网）。

2. 下行流量控制与映射：管理宽带业务平台的流量流向，支持 Single-Gemport 或 Multi-Gemport 多业务承载方法，并根据 user-vlan 或 user-priority 将不同的业务流精确映射到对应的 Gemport 中。

   完整的 GPON 网络拓扑与架构图 (GPON Network Diagram & Topology)

一个标准的 gpon network diagram（GPON 网络架构图）通常由三部分组成，这在 gpon network topology（GPON 网络拓扑）中有着清晰的划分：

1. OLT（光线路终端）：部署在运营商中心机房（CO），是接入网与核心网的桥梁。

2. ODN（光分配网）：由光纤和无源分光器（Splitter）组成。分光器可将单根光纤一分为多（如 1:32 或 1:64），无需电源即可将信号分发至各终端。

3. CPE / ONT（用户端设备）：根据具体应用场景，CPE 层的设备形态各不相同：

   • SFU（单住户单元）：直接接入家庭。

   • MDU（多住户单元）：用于公寓、大楼或 FTTB 场景，通过 VDSL2 或电口分配。

   • SBU/CBU（单/商业用户单元）：用于企业或移动基站回传。


家庭场景应用：GPON 家庭网络 (GPON Home Network)

在实际生活中，我们最常接触到的就是 gpon home network（GPON 家庭网络）。在典型的 FTTH（光纤到户）场景中，主干光纤通过分光器后，一根轻便的光纤直接拉入住宅，连接到用户家中的 SFU / ONT（俗称光猫）。

通过这种高效的连接，单根光纤即可完美实现“三网融合”到“多业务融合”的演进。用户的各类终端，如个人电脑（PC）、高清电视（IPTV）以及固定电话（Phone），可以同时享受超高速宽带上网、流畅的 4K/8K 视频直播以及稳定的语音通话，互不干扰，带来了极致的数字化生活体验。
